【AC150】

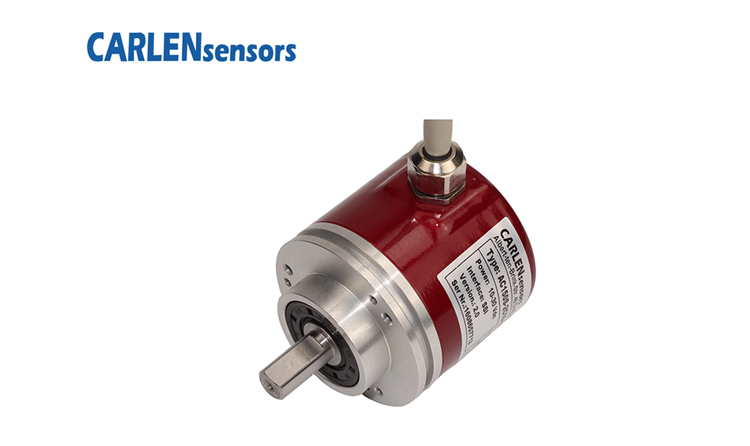

CARLEN-AC150系列光電絕對值編碼器 特點：

1、堅固耐用，耐腐蝕性強，良好的抗沖擊/振動性能;

2、高防護等級IP65，IP67可選擇帶密封法蘭;

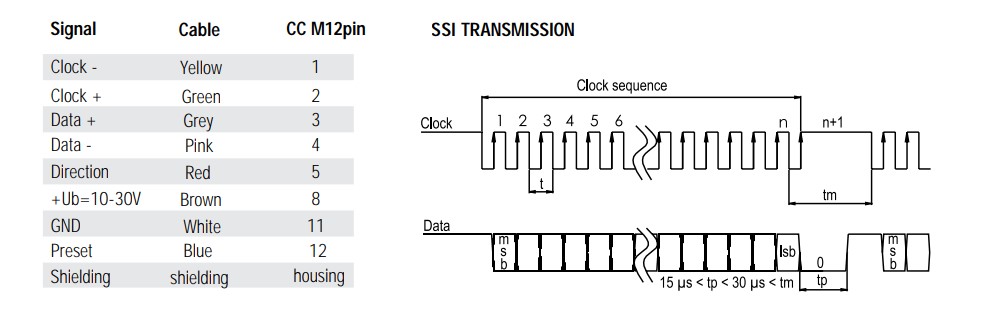

3、單獨的SSI接口，脈沖從100到500 kHz;

4、通用電子電路從9到26VDC;

5、匝間短路保護裝置，防止短路和輸出電壓極性反轉;

6、可用的高分辨率：18Bits 向上計數到18Bits;

7、高性能運轉溫度范圍: -40℃-85℃;

CARLEN-AC150系列光電絕對值編碼器 常用型號：

AC1501-2C10-5SG-0013-26-S002; AC1501-2C10-5SG-1213-26-S002; RCM510-2510-3P; AC1501-2C10-5SG-1216-26; CC1501-2C10-65-4096-26; CC1500-4T14-65-10000-26; CC1501-2C10-65-36-26-S20; AC1300-5B6-5SG-1213-26; AC1500-B10-5F-1213-8; AC1500-B10-5SG-1213-8; AC1500-B15-5F-1213-8; AC1500-T12-5SG-1212-26; AC1501-2C10-5F-1213-8; AC1501-2C10-5PG-0013-26; AC1501-2C10-5SB-1213-26; AC1501-2C10-5SB-1213-28; AC1501-2S10-5F-1212-8; AC1501-2S10-6PG-1212-26; CC1210-4T38-65-04096-26; CC1400-4T6-65-300-26; CC1401-2C6-23-2048-16; CC1500-4T10-65-1024-26; CC1500-4T12-65-1K-K07; CC1500-4T14-65-01024-26; CC1500-4T14-65-04096-26; CC1500-4T14-65-5000-26; CC1500-4T14-65-80000-26; CC1500-4T14-65-8000-26; CC1500-4T8-65-50000-26; CC1500E-4S10-65-1024-26-HS; CC1500E-4S14-65-1024-26-HS;

1、什么是絕對值編碼器

絕對值編碼器由機械位置確定編碼，它無需記憶，無需找參考點，而且不用一直計數，什么時候需要知道位置，什么時候就去讀取它的位置。這樣，編碼器的抗干擾特性、數據的可靠性較大提高了。

從單圈絕對值編碼器到多圈絕對值編碼器，絕對值旋轉單圈絕對值編碼器，以轉動中測量光電碼盤各道刻線，以獲取唯一的編碼，當轉動超過360度時，編碼又回到原點，這樣就不符合絕對編碼唯一的原則，這樣的編碼只能用于旋轉范圍360度以內的測量，稱為單圈絕對值編碼器。

2、絕對值編碼器原理

絕對值編碼器光碼盤上有許多道光通道刻線，每道刻線依次以2線、4線、8線、16線編排，在編碼器的每一個位置，通過讀取每道刻線的通、暗，獲得一組從2的零次方到2的n-1次方的唯一的2進制編碼（格雷碼），這就稱為n位絕對編碼器。這樣的編碼器是由光電碼盤的機械位置決定的，它不受停電、干擾的影響。

3、絕對值編碼器應用

用于紡織機械、灌溉機械、造紙印刷、水利閘門、機器人及機械手臂、港口起重機械、鋼鐵冶金設備、重型機械設備、精密測量設備、機床、食品機械、電梯等特種設備。
