3分鐘帶您了解傾角傳感器_傾角儀工作原理

      由于生產和科學的迅速發展 ，角度測量越來越普遍的應用于工業科研等各行業領域 ,由于技術創新能力和精確測量 精準度也在迅速提升 。 市場對于傳感器的需求也是越來越大，單從定義上來說傾角傳感器是用于精確測量相對性 于水平面的傾角變化量，換言之傾角傳感器實際上是應用慣性基本原理的一類加速度傳感器。

依據牛頓第二定律 ：

      依據基礎的物理原理，在一個操作系統內部結構 ，速度是不能精確測量的，但卻能夠精確測量其加速度 。 假如初速度已知 ，就可以根據積分算出線速度 ，因而能夠測算出直線位移，因此它實際上是應用慣性基本原理的一類加速度傳感器 。

      當傾角傳感器靜止不動時也就是側面和垂直方向都沒有加速度作用 ，那樣作用在它上面的只有重力加速度 。 重力垂直軸與加速度傳感器靈敏軸相互間的夾角便是傾斜角了。

      傾角傳感器時常用于操作系統的水平距離和物體的高度的精確測量 ，從工作原理上可分成固體擺式 、液體擺式 、氣體擺式三種傾角傳感器 。

      這三種傾角傳感器基本都是運用地球萬有引力的作用 ，將傳感器敏感器件對大地的姿態角，即與大地引力的夾角 (傾角 )這一 物理量 ，轉換成模擬信號或脈沖信號 。

固體擺式傾角傳感器

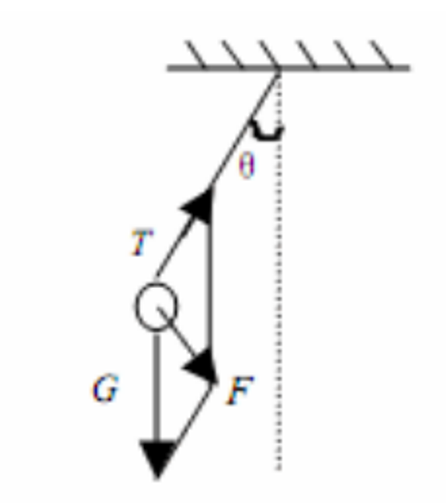

      如圖所示 ，其由擺錘 、擺線 、支架 組成 ，擺錘受重力G和擺拉力T的作用 ，其合外力F=Gsinθ=mg sinθ式中的θ為擺線與垂直方向的夾角 。 在小角度范圍內精確測量時，能夠指出 F與θ成線性關系 。 如應變式傾角傳感器便是依據此基本原理 。

液體擺式傾角傳感器

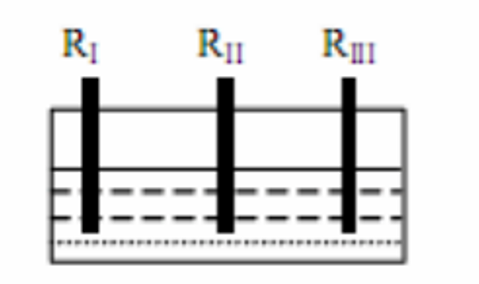

      液體擺的構造基本原理是在玻璃殼體內配有導電液，并有三根鉑電極和外界相互連接 ，三根電極相互平行且間隙 一致 ，如圖所示 。

當殼體水平時，電極插入導電液的深度 一致 。 假如在兩根電極相互間加上幅值一致的交流電壓時，電極相互間會形成離子電流 ，兩根電極相互間的液體相當于兩個電阻 RI 和RI II 。

若液體擺水平時，則RI =RI II 。

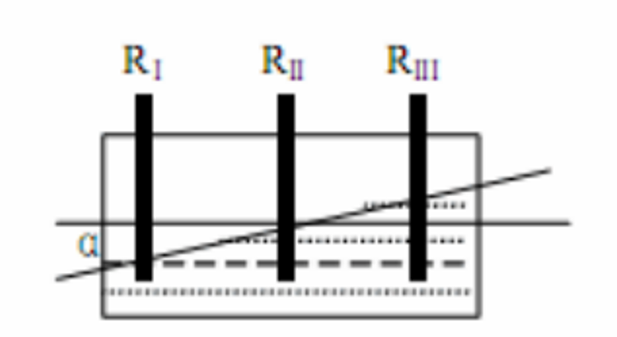

當玻璃殼體傾斜時，電極間的導電液不一致 ，三根電極浸入液體的深度也發生變化 ，但中間電極浸入深度基礎保持不變 。 如圖所示 ，左邊電極浸入深度小，則導電液減少 ，導電的離子數減少 ，電阻 RI 增大 ，相對性極則導電液增加 ，導電的離子數增加 ，而使電阻 RI II 減少 ，即RI >RI II 。 反之 ，若傾斜 方向相反 ，則RI ＜RI II 。

在液體擺的運用中也有依據液體具體位置轉變引起應變片的轉變 ，因此引起輸出電信號轉變而感知傾角的轉變 。 在實用中此外類型外，也有在電解質溶液中留有一氣泡 ，當裝置 傾斜時氣泡會運作使電容發生改變而檢測出傾角的“液體擺”。

氣體擺式傾角傳感器

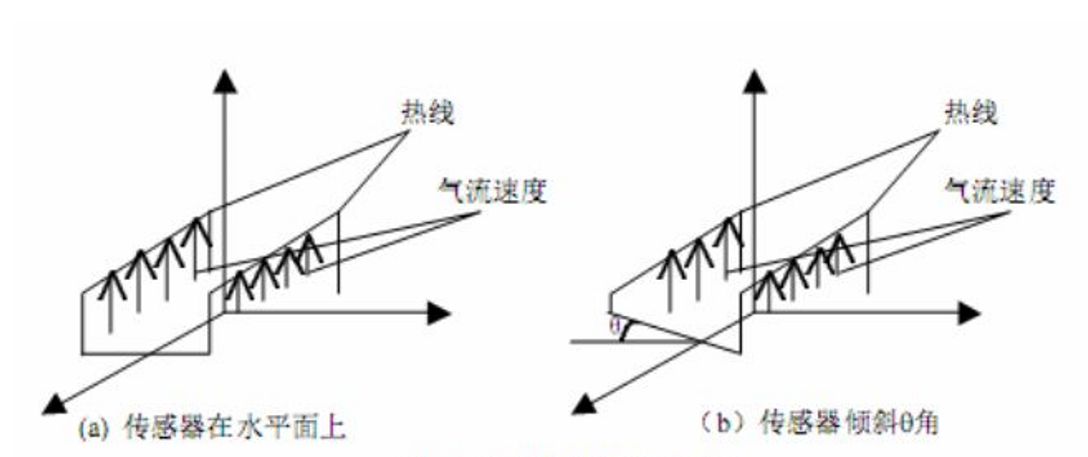

“氣體 擺”式慣性元件由密閉腔體 、氣體和熱線組成 ，當腔體所在平面相對水平面傾斜或腔體受到加速度的作用時，熱線的阻值發生改變 ，而且熱線阻值的轉變是角度 q或加速度的函數 ，因此也具備擺的效應 。 這其中熱線阻值的轉變是氣體與熱線之間的能量交換引起的。

“氣體 擺”式慣性器件的敏感機理根據密閉腔體中的能量傳遞 ，在密閉腔體中有氣體和熱線 ，熱線是僅有的熱源 。 當裝置通電時，對氣體加熱 。 在熱線能量交換中對流是具體 方式 。

當流體的動力學粘度 、密度和熱傳導特點一定時，若熱線周圍流體的速度不一樣 ，則流過熱線的電流也不一樣 ，因此引起熱線兩端的電壓也形成相應的轉變 。 氣體擺式慣性器件 便是依據該原理研制的。

固、液、氣體擺性能比較

      就根據固體擺、液體擺及氣體擺原理研制的傾角傳感器而言 ，它們各有所長 。 在重力場中：

      固體擺的敏感產品質量是擺錘產品質量 ；

      液體擺的敏感產品質量是電解液 ；

      而氣體擺的敏感產品質量是氣體 。

      氣體是密封腔體內的僅有運作體，它的產品質量較小，在大沖擊或高過載 時形成的慣性力也較小 ，因此具備很強的抗振動或沖擊能力 。 但氣體運動控制相對復雜 ，干擾其運作 的要素較多，其精密度不能做到軍用武器系統的要求 。

      固體擺傾角傳感器有清晰的擺長和擺心 ，其機理通常與加速度傳感器一致 。 在實用中產品種類較多如電磁擺式 ，其產品測量范圍 、精密度及抗過載能力較高，在武器系統中運用 也相對普遍 。

      液體擺傾角傳感器介于兩者之間 ，但操作系統平穩 ，在高精度操作系統中，運用相對普遍 ，且國內外產品多為此類 。

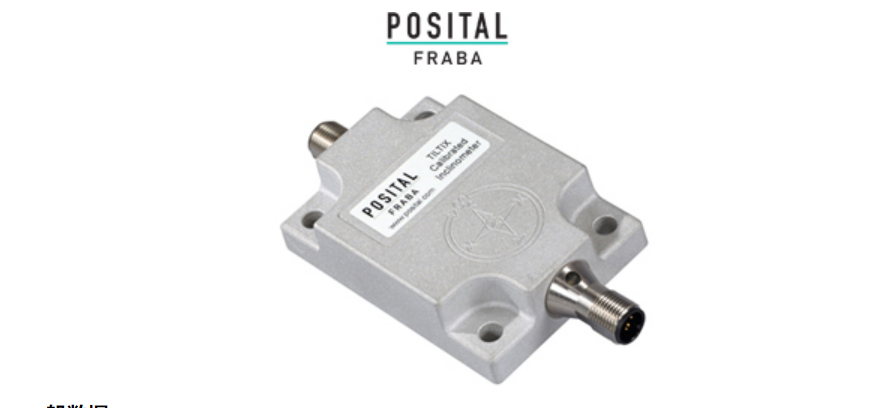

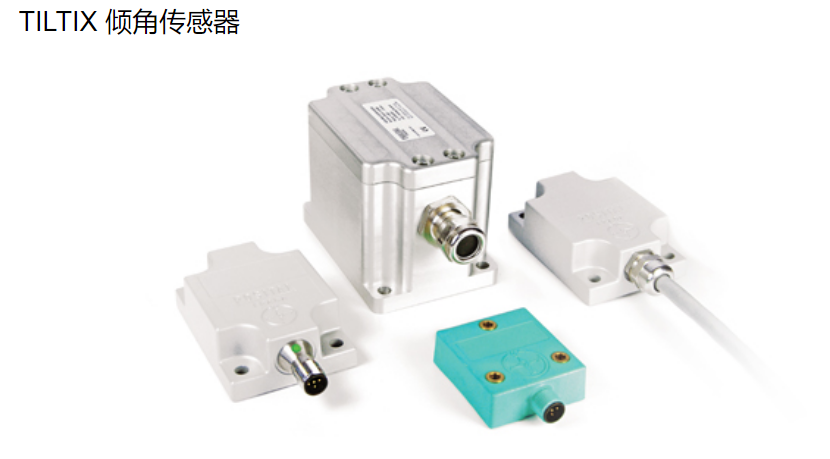

      傾角傳感器又稱傾角儀，用于測量在重力作用下的物體的傾斜角度。這些傾角及水平測量儀器計量出俯仰角與/或滾轉角并通過合適的電氣接口輸出這些數值。傾角傳感器非常易于在應用中使用，因?yàn)槌吮旧淼陌惭b外它無需特定機械安裝結構，簡化設計工程師的設計要求。
