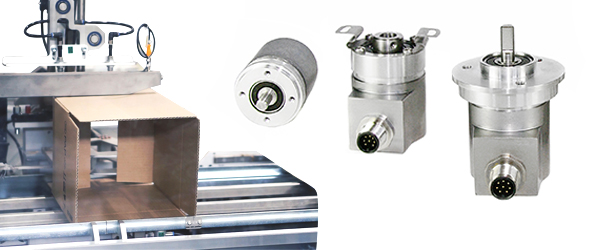

【博思特POSITAL編碼器】在包裝應用中的產品

在包裝產品線中需要各種位置和運動傳感器來保證穩定運行。德國進口博思特POSITAL編碼器都能滿足您的需求，從便于配置的可編程編碼器，到用于傳送帶和標簽分配設備的測量輪，甚至是用于安裝空間受限的通孔齒輪設計。博思特POSITAL全球的編碼器專家團隊能協助為每一個應用找到正確的傳感器。

博思特POSITAL編碼器特征：

1、靈活可編程增量編碼器；

2、可提供樞軸臂和彈簧加載安裝夾具；

3、IXARC旋轉編碼器實現精確監控；

4、多種多用的接口，機械設計和環境規格；

5、有用于包裝解決方案的測量輪；

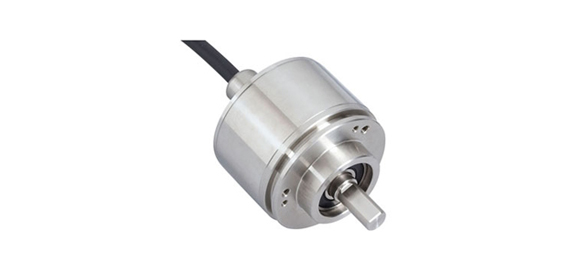

博思特POSITAL旋轉編碼器  OCD-CAA1B-1213-C10V-5AW

產品參數：

接口       CANopen

Profil     DS-406

傳輸速率       Round Axis

傳輸速率       最小20K波特，最大1M波特

編程功能       分辨率，預置，2個限位開關，8個凸輪，波特率，CAN標識符，引導程序

傳輸模式：輪詢，循環，同步

電源電壓       10 – 30 VDC

輸出驅動器    收發器(ISO 11898標準) 光耦隔離

傳感器

技術       光學

單圈分辨率    13 位

分辨率 多圈  12 位

多圈技術       機械齒輪組（無需電池）

精度 (INL)    ±0.0220° (14 – 16位), ±0.0439° (<13位)

認證 認證/壽命 碼制 碼    二進制碼

環境規格

外殼防護等級 (軸)      IP66/IP67

外殼防護等級 (外殼)   IP66/IP67

工作溫度       -40 °C fixed (-40 °F), -30 °C flexible (-22 °F) - +85 °C (+185 °F)

存儲溫度       -40 °C (-40 °F) – +85 °C (+185 °F)

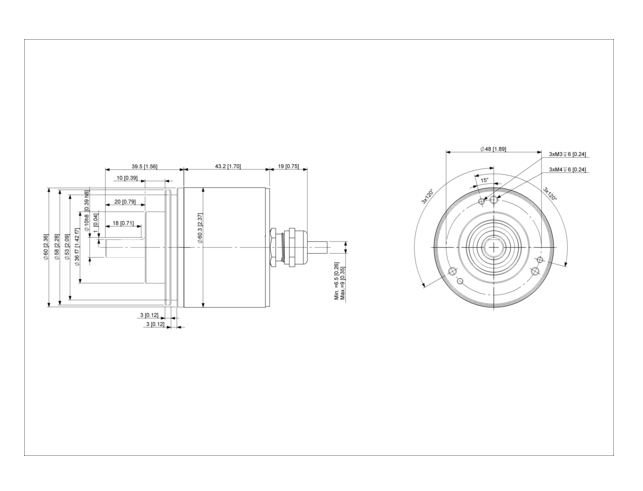

機械數據

外殼材料       不銹鋼（V2A) (1.4305, 303)

法蘭形式       夾緊法蘭, ? 58 mm

法蘭材料       不銹鋼 V2A (1.4305; 303)

最大軸負載    軸向 40 N (4.5 lbs), 徑向 110 N

最小機械壽命       430 (20 N / 40 N), 150 (40 N / 60 N), 100 (40 N / 80 N), 55 (40 N / 110 N)

轉子轉動慣量       ≤ 30 gcm2 [≤ 0.17 oz-in2]

摩擦力矩       ≤ 5 Ncm @ 20 °C, (7.1 oz-in @ 68 °F)

最高機械速度       ≤ 3000 1/min

耐沖擊性       ≤ 100g (6毫秒半弦波, EN 60068-2-27)

持久的抗沖擊性    ≤ 10G（16毫秒半弦波，EN60068-2-29）

耐振動性       ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)

長度       52,7 mm (2.07")

重量       600 g (1.32 lb)
