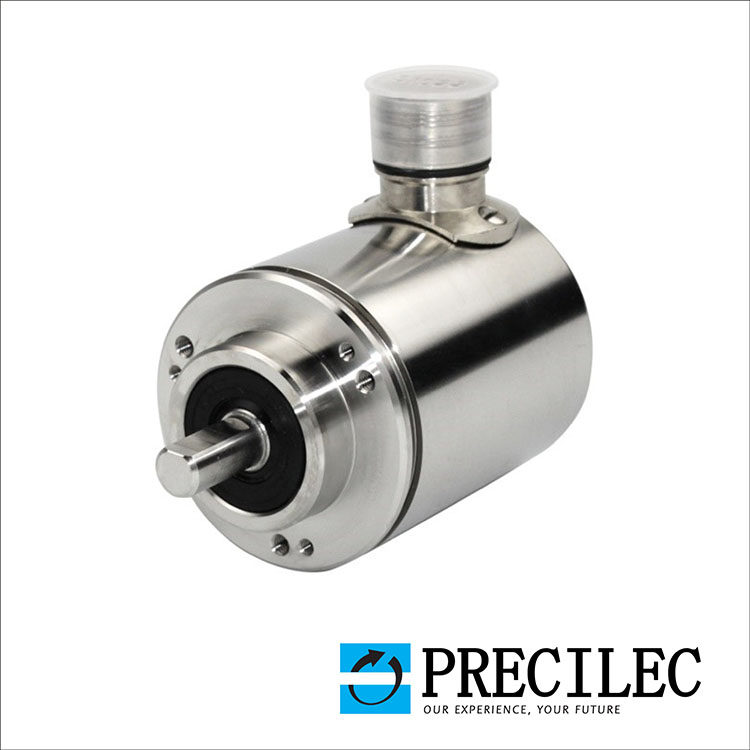

機床編碼器 雷恩RCI058C系列

機床編碼器雷恩RCI058C系列優缺點：

       機床編碼器優點：體積小，精密，本身分辨度可以很高，無接觸無磨損;同一品種既可檢測角度位移，又可在機械轉換裝置幫助下檢測直線位移;多圈光電對編碼器可以檢測相當長量程的直線位移(如25位多圈)。壽命長，安裝隨意，接口形式豐富，價格合理。成熟技術，多年前已在國內外得到廣泛應用。

       機床編碼器缺點：精密但對戶外及惡劣環境下使用提出較高的保護要求；量測直線位移需依賴機械裝置轉換，需消除機械間隙帶來的誤差；檢測軌道運行物體難以克服滑差。

       機床編碼器廣泛應用于：自動化機器、水利、鋼鐵、冶金、機床等，尤其是半導體和電子制造業等領域。

機床編碼器雷恩RCI058C系列特性：

       廣泛的應用于可旋轉的機械臂

       安裝臂和測量輪均是鋁制金屬

       可調節電源輸出 , 零點脈沖位置, 零脈沖寬度和脈沖數

       連接: 徑向M12的連接器插頭，徑向/軸向電纜出線方式

       電氣接口: 5V & 24V TTL/RS-422, 24 V HTL/開路集電極

       分辨率最大可達16384ppr ( 常規1024ppr;2048ppr;4096ppr )

       供電范圍：5-30 Vdc，帶反極性保護及短路保護

       優異的溫度范圍-40 °C...+85 °C

       防護等級IP65/IP66

       增量式機床編碼器：增量式編碼器軸時，有相應的相位輸出。其方向的判別和脈沖數量的增減，需借助后部的判向電路和計數器來實現。其計數起點可任意設定，并可實現多圈的無限累加和測量。還可以把每轉發出一個脈沖的Z，作為參考機械零位。當脈沖已固定，而需要分辨率時，可利用帶90度相位差A，B的兩路，對原脈沖數進行倍頻。
