位置傳感器原理和分類

文章來源：  發布時間：2019/05/21    點擊數：

　　

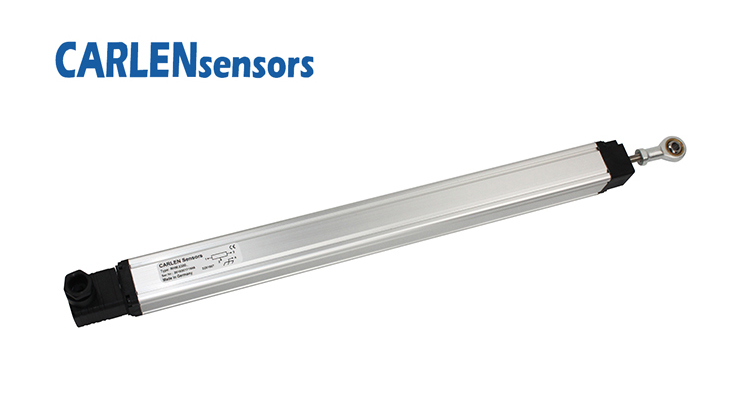

    位置傳感器用來測量機器人自身位置的傳感器。位置傳感器可分為兩種，直線位移傳感器和角位移傳感器。開地電子提供的位置傳感器全部都是基于歐洲最先進的技術、最精密的裝配后而呈現給您的，開地電子提供全系列歐標通用型位置傳感器，提供的包括單軸(0-360°)及雙軸(±90°)全測量范圍，提供豐富的通訊接口：

　　●測量范圍：單軸0-360°、雙軸±90°

　　●通訊接口：Analog 4-20mA、Analog 0-10V、RS232、SSI(RS422)、ProfiBUS-DP、CAN&CANopen、DeviceNET、ModBUS

　　●測量精度：0.1°、0.01°

　　●外殼材質：工業塑料外殼、重載鋁外殼

　　位置傳感器可用來檢測位置，反映某種狀態的開關，和位移傳感器不同，位置傳感器有接觸式和接近式兩種。

　　接觸式傳感器

　　接觸式傳感器的觸頭由兩個物體接觸擠壓而動作，常見的有行程開關、二維矩陣式位置傳感器等。行程開關結構簡單、動作可靠、價格低廉。當某個物體在運動過程中，碰到行程開關時，其內部觸頭會動作，從而完成控制，如在加工中心的X、Y、Z軸方向兩端分別裝有行程開關，則可以控制移動范圍。二維矩陣式位置傳感器安裝于機械手掌內側，用于檢測自身與某個物體的接觸位置。

　　接近開關是指當物體與其接近到設定距離時就可以發出“動作”信號的開關，它無需和物體直接接觸。接近開關有很多種類，主要有電磁式、光電式、差動變壓器式、電渦流式、電容式、干簧管、霍爾式等。接近開關在數控機床上的應用主要是刀架選刀控制、工作臺行程控制、油缸及汽缸活塞行程控制等。

　　霍爾傳感器

　　霍爾傳感器是利用霍爾現象制成的傳感器。將鍺等半導體置于磁場中，在一個方向通以電流時，則在垂直的方向上會出現電位差，這就是霍爾現象。將小磁體固定在運動部件上，當部件靠近霍爾元件時，便產生霍爾現象，從而判斷物體是否到位。

　　位置傳感器的應用范圍非常廣泛，位置傳感器的類型也比較多，位置傳感器不斷發展，應用不斷擴大，已經成為生活中不可缺少的得力助手。人們也正在慢慢的把位置傳感器的應用進行擴大，使位置傳感器更加智能化，更加現代化。歡迎有興趣的客戶聯系我們。
