光電編碼器介紹與型號

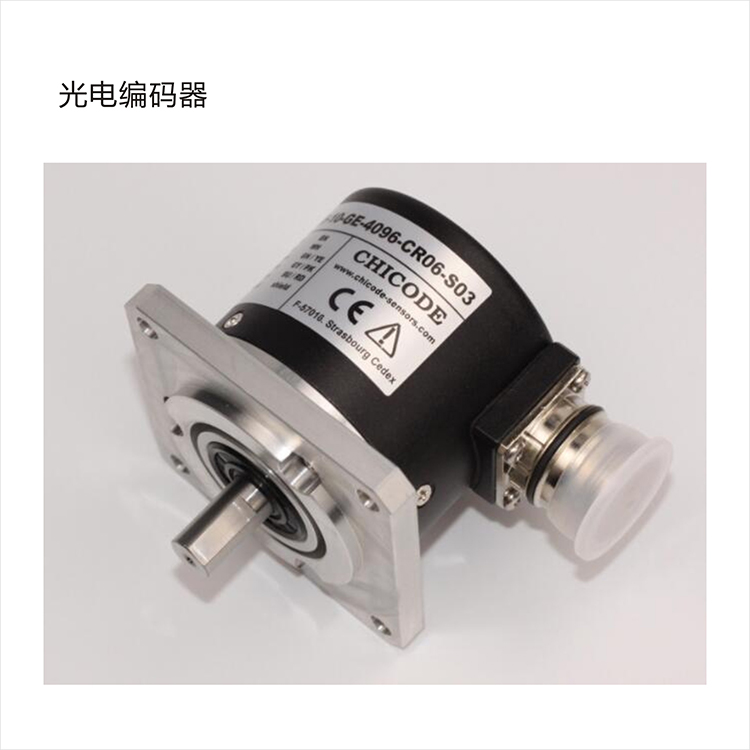

光電編碼器：

光電編碼器，是一種通過光電轉換將輸出軸上的機械幾何位移量轉換成脈沖或數字量的傳感器。這是目前應用最多的傳感器，光電編碼器是由光源、光碼盤和光敏元件組成。光柵盤是在一定直徑的圓板上等分地開通若干個長方形孔。由于光電碼盤與電動機同軸，電動機旋轉時，光柵盤與電動機同速旋轉，經發光二極管等電子元件組成的檢測裝置檢測輸出若干脈沖信號，通過計算每秒光電編碼器輸出脈沖的個數就能反映當前電動機的轉速。此外，為判斷旋轉方向，碼盤還可提供相位相差90o的兩路脈沖信號。

光電編碼器的分類

按測量方式的分類：

旋轉編碼器

直尺編碼器

按編碼方式的分類：

絕對式編碼器

增量式編碼器

混合式編碼器

 光電編碼器優點與劣勢：

光電編碼器是目前應用最多的編碼器，它通過光電轉換裝置將輸出軸上的機械位移量轉換成脈沖或數字量。

光電編碼器具有體積小，精度高，無接觸無磨損，工作可靠和接口數字化等優點;同一品種既可檢測角度位移，又可在機械轉換裝置幫助下檢測直線位移;多圈光電絕對編碼器可以檢測相當長量程的直線位移(如25位多圈)。壽命長，安裝隨意，接口形式豐富，價格合理。成熟技術，多年前已在國內外得到廣泛應用。

缺點：精密但對戶外及惡劣環境下使用提出較高的保護要求；量測直線位移需依賴機械裝置轉換，需消除機械間隙帶來的誤差；檢測軌道運行物體難以克服滑差。

光電編碼器的應用

近十幾年來，光電編碼器發展為一種成熟的多規格、高性能的系列工業化產品，在數控機床、機器人、雷達、光電經緯儀、地面指揮儀、高精度閉環調速系統、伺服系統等諸多領域中得到了廣泛的應用。

常用型號：

OCD-S200G-1412-B15S-PRL、

OCD-S200G-1212-B150-PRL、

OCD-S200G-1212-B15S-CRW、

OCD-S200G-1213-B150-CAW、

OCD-S200B-1213-SA1C-CRS-150、

OCD-S200G-1416-S060-PRL、

OCD-S200G-1213-B15C-CAS-182、

OCD-S200G-1416-S100-CAW、

OCD-S200G-1212-C100-PRL、

OCD-S200G-1412-B150-PRL、

OCD-S100G-1212-B150-PAL、

OCD-S100G-0012-C100-PRL、

OCD-S100G-1212-C10S-CRW-5m、

OCD-S100G-1212-S100-PRL、

OCD-S100G-1212-B15V-CAW-5m、

OCD-S100G-0013-S100-PRL、

OCD-S100G-1212-S10S-PRL、

OCD-S100G-0016-S10S-PAL、

OCD-S100B-1212-C10S-PRL、

OCD-S100G-1416-C100-PRL、

OCD-S100G-1213-C100-PA9、

OCD-S100G-1213-C100-PAL、

OCD-S100G-1212-S060-PRL-050、

OCD-S100G-1212-B150-PRL、

OCD-S100G-1213-C100-PRL、

OCD-S100B-0016-B15S-CRW-136、

OCD-S100G-1212-C100-PRL、

OCD-S100G-1212-C100-CRW、

OCD-S100G-1212-S060-PAL、

OCD-S100B-0016-S060-PAL-135、

OCD-S100G-0013-C100-PAL

OCD-S100G-1213-T120-PRL、

OCD-S100B-1212-S060-CRW、

OCD-S100G-0016-T12C-CRW-163、

OCD-S100G-1416-C10V-CAW-5m、

OCD-S100G-1216-S10S-PRL、

OCD-S100G-0016-T120-CRW、

OCD-S100B-1212-C100-PRL、

OCD-S100B-1212-B15V-CAW-5m、

OCD-S100G-1212-B15S-PAL、

OCD-S100B-0016-C100-CAW-5m、

OCD-S100G-1212-C10S-PRL、
