磁性旋轉編碼器和光學旋轉編碼器有什么區別
文章來源:http://www.aiw123.com/ 發布時間:2019/05/16 點擊數:
磁性旋轉編碼器和光學旋轉編碼器有什么區別?磁性旋轉編碼器采用磁場傳感器技術來進行角度定位。一塊固定于編碼器傳動軸上的永磁體產生一個磁場,并被傳感器感應取樣,而后產生一個唯一的絕對位置讀數。
關于旋轉編碼器,是屬于編碼器當中的一種,主要起到了檢測機械運動的速度、位置、角度、距離等參數的作用。把編碼器作為信號檢測的方法已被廣泛應用于各個行業。
旋轉編碼器由光柵盤(也稱為索引編碼盤)和光電檢測裝置(也稱為接收器)組成。光柵盤在具有一定直徑的圓形板上被分成幾個矩形孔。由于光柵盤與電機同軸,當電機旋轉時,光柵盤與電機一起以相同的速度旋轉。發光二極管垂直照射光柵盤,并將光柵盤的圖像投射到由光敏元件組成的光電檢測裝置(接收器)上。由光柵盤旋轉引起的光學變化由轉換后的相應脈沖信號輸出。
編碼器盤材料有玻璃,金屬,塑料等。玻璃編碼器沉積在具有非常薄的劃線的玻璃上。它具有良好的熱穩定性和高精度。金屬代碼不易破碎,因?yàn)樗鼈冎苯舆B接且沒有缺口。

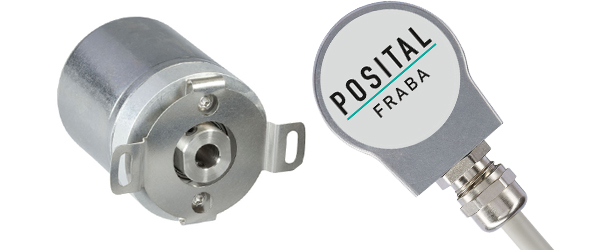

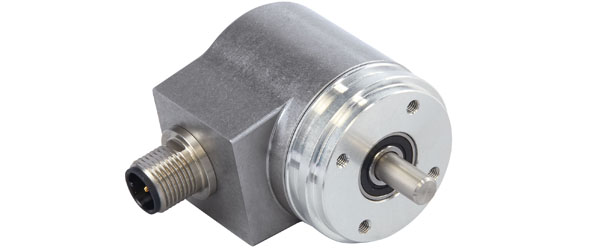

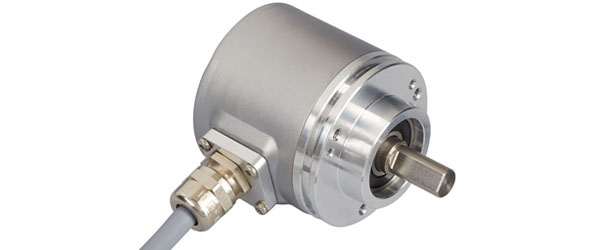

POSITAL公司生產的IXARC磁性編碼器性能達到光學編碼器水平,這一技術飛躍基于新一代傳感器系統。IXARC磁性編碼器采用定制的霍爾傳感器、強大的32位微處理器完成復雜的信號處理,這兩種技術極大地提高了該產品的分辨率和精確度,并且使存取時間僅需幾微秒。POSITAL公司在IXARC產品上配置了一個增量接口,這一技術目前已經用于公司生產的所有編碼器產品范圍。
基于霍爾效應的傳感器系統是處于單圈階段的絕對編碼器。這類編碼器必須連接外部電源才能測量轉數。POSITAL公司使用了一個能量收集系統,該系統基于韋根效應,免電池免傳動裝置。電池的使用壽命有限、重量大、包含有害物質,使用電池會給產品帶來很多不利影響;而傳動裝置的缺點是體積大、結構復雜、成本高、不耐沖擊和振動。該能量收集系統不受轉速的影響,即使接近零轉速的條件下,它也能產生短促有力的電壓脈沖為絕對編碼器中的計數電子設備提供足夠的電源。因此,配備了這種能量收集系統的轉數計無需任何外接電源。自2005年以來,POSITAL公司就在其產品中應用了這一原理,即使在多年嚴苛環境條件下,無需進行維護,也能保證可靠地測量絕對位置。
·堅固耐用
·機械構造簡單、經濟實惠——免電池、無齒輪
·緊湊型設計,適合于安裝在狹小空間
光學旋轉編碼器的關鍵部分是一個安裝于編碼器傳動軸上的編碼盤。這種盤用透明的材料做成,上面分為透明的同心圖案以及不透明區域。從LED發出的紅外光線穿過編碼盤,投射到光接收器陣列。當傳動軸轉動時,將有獨有的一組光接受器被光照亮或被盤上的圖案遮擋住光線。對于多圈型編碼器,還帶有另外一組編碼盤,被安裝于傳動鏈中。當主編碼器傳動軸旋轉時,這些編碼盤嚙合在一起轉動像是一個里程表的表盤。每個編碼盤的轉動位置是光控的,輸出的是編碼器傳動軸的凈轉數數值

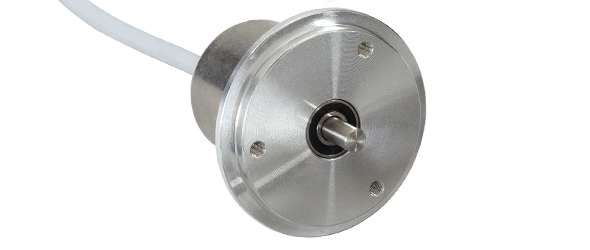

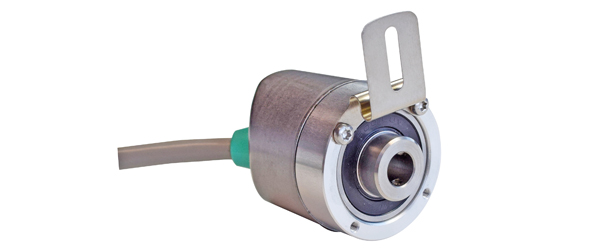

博思特的IXARC光學絕對旋轉編碼器采用高度集成的光學-專用集成電路,每轉分辨率可高達16位(65,536步)。多圈型編碼器的量程可由機械嚙合編碼盤擴展至16,384轉之多。
·分辨率高、精度高、動態響應靈敏
·適用于強磁場環境
·無缺失絕對位置的風險
·無需備用電池
上海開地電子有限公司為德國博思特(POSITAL)在中國地區的唯一官方金牌代理,負責POSITAL品牌在相關行業及領域內的產品營銷及售后服務!歡迎選購。
