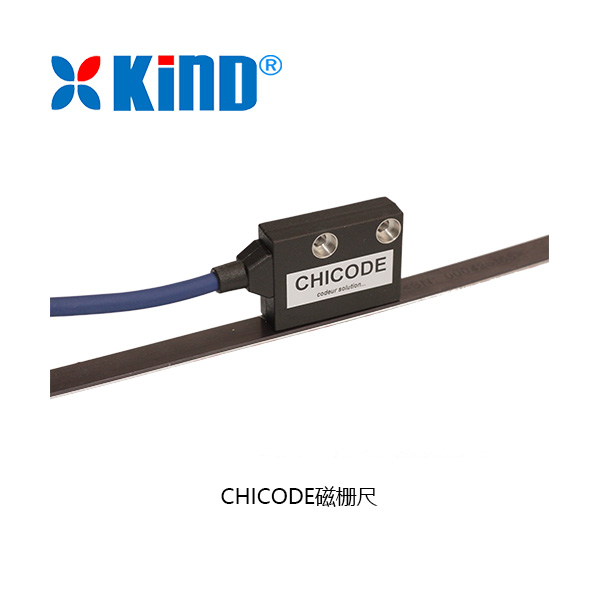

CHICODE磁柵尺

CHICODE磁柵尺是雷恩公司所生產的產品之一，目前常用的類型主要有CSA絕對值型，CSM增量脈沖信號輸出型。

CHICODE磁柵尺專為線性位移測量而設計。注重經濟,效率，特別適用于長距離的測量，以及特別適用于如油污,切削屑,震動等惡劣環境.



產品特點：

精度高: 分辨率可達0.001MM,

可更換分辨率：CHICODE擁有自主研發的能力，大部分磁頭可更換分辨率

系統精: 0.01MM

信號強:讀頭輸出信號為5VPP或24VPP輸出,可以直接給二次設備,如PLC,記數器等

信號輸出形式多:PP /LD/TTL; SSI/RS485/RS422 (5V,24V)

4-20MA電流信號 0-10VDC 電阻多種形式

磁帶磁性穩定,使用壽命長

防護等級高:IP67,可直接工作于油,水,-10到70度高溫等惡劣環境

CHICODE磁柵尺CSM增量脈沖信號輸出型

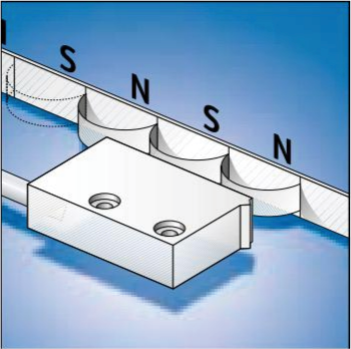

CHICODE磁柵尺CSM增量脈沖信號輸出型,提供相對參考點位置測量，輸出A、B、I、A\、B\、I\增量型信號。即在一個增量型系統中，至少一個絕對基準是必須的，即被稱為參考點。這個被用作系統重新定向的點能被存儲在磁柵尺上作為附加信息、在增量型系統中，這個參考點同樣重要的是，如果供電中斷，這個位置數據通常會消失（系統被開或者關），并且如果此間傳感器的位置被改變過。必須重新建立一個新的參考點。

CHICODE磁柵尺CSA絕對值型：

CHICODE磁柵尺CSA絕對值型提供絕對位置測量。即使失電期間的位置變更也不影響所顯示的測量值的精度，因為每一個點的絕對位置都已被記錄在編碼的磁柵尺上。如果在維護保養時，讀數頭需要臨時離開磁柵尺，復原后也不需要重新建立參考點操作。

CHICODE磁柵尺與其他磁柵尺對比

CHICODE磁柵尺： 強大的磁頭技術，細分能力



最高細分能力1250：1mm截距，1250等分，4倍頻，1/5000=0.2um

其他磁柵尺： 同一家芯片，最高細分能力1024：1024等分，4倍頻，4096

2倍頻，20482mm截距，2/4096=0.488um1mm截距，1/2048=0.488um

CHICODE磁柵尺安裝:

安裝要求：

ME- 線纜走向必須和動力線分開以減小串入噪聲

輸入電源 : 電壓允差不能超過 +/- 5%. 波紋不超過 50 mV

電氣干擾的抑制 : 供電電壓不超過額定值的 +/- 5v 波紋電壓不超過 50 mV

帶 RC 網絡的 AC 扼流圈 , 例如 0.1 微法 /100 歐姆，安裝自由輪二極管到 DC 線圈，安置 RC 抑制電機和它的斷路線圈 ( 在電機端子盒中 ) 為電子裝置提供額外的電力

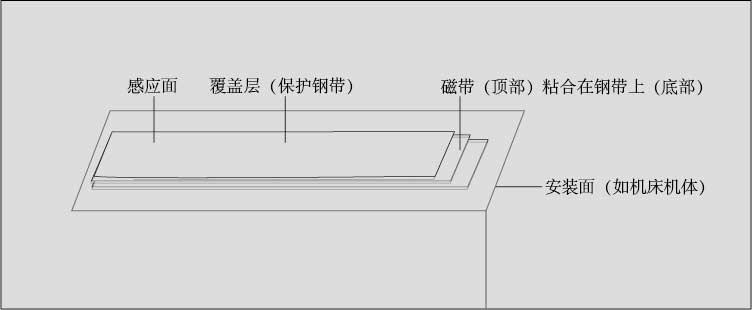

磁帶組成:

A 相當柔軟的有磁性的尺帶

B 鐵性的粘合橡膠尺帶的柔性基帶 . 用于支撐磁帶、提供磁場通路,和機床粘合由雙面膠帶制成

C 此層透磁帶用于保護橡膠磁帶，可彎曲易于運輸，供貨時是單獨分開的，使用時用雙層膠帶和橡膠磁帶粘合



安裝步驟：

?確保黏貼表面的平整度

?仔細清潔粘接表面（1）

?從磁柵尺（3）黏膠層上剝離保

?護膜（2）

?粘接磁柵尺（4）

?仔細清潔磁柵尺表面

?從覆蓋條（5）上剝離黏膠層保

?護膜（6）

CHICODE磁柵尺尺帶粘到機床上注意事項： 薄型尺帶必須粘合到清潔、干燥、平整的表面。典型的清潔劑是 50% 酒精和 50% 的水混合液或庚烷 ( 請注意制造商關于接觸此類溶劑的提示 ). 在銅、黃銅等表面應確保表面清潔沒有任何氧化層粘合表面 尺帶粘合到表面后直接產生粘合力，適當加壓效果更好

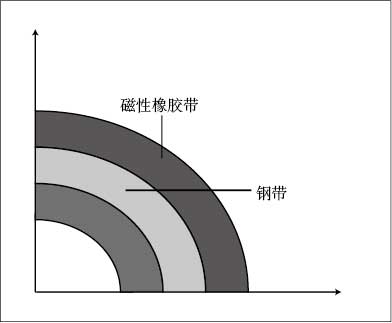

CHICODE磁柵尺粘接溫度： 最好的粘接溫度是從 +21° 到 38°C. 如果溫度在 11°C 或更低 , 粘接劑會變得太硬粘合力會不夠。 , 在正確應用情況下，粘合力在零下溫度時也能保證。 粘合 72 小時后結合力會到最大 ( 在 21°C)重點：避免弄皺磁帶，發生卷曲時確保磁帶在鋼帶外邊

應用領域：

　　光伏能源、木材加工、紡織機械、造紙機械、傳動系統、鍛壓機械、剪板機、食品包裝、建材機械
