磁編碼器的優點及優勢
文章來源: 發布時間:2019/06/10 點擊數:
磁編碼器優點眾多,磁編碼器體積小,精密,本身分辨度可以很高,無接觸無磨損;同一品種既可檢測角度位移,又可在機械轉換裝置幫助下檢測直線位移;多圈光電絕對編碼器可以檢測相當長量程的直線位移(如25位多圈)。而且磁編碼器壽命長,安裝隨意,接口形式豐富,價格合理,在惡劣的環境下也能照常工作,成熟技術,目前已在國內外得到廣泛應用。
磁編碼器是一種新型的角度或者位移測量裝置,其原理是采用磁阻或者霍爾元件對變化的磁性材料的角度或者位移值進行測量,磁性材料角度或者位移的變化會引起一定電阻或者電壓的變化,通過放大電路對變化量進行放大,通過單片機處理后輸出脈沖信號或者模擬量信號,達到測量的目的。
先進的磁式編碼器技術使得緊湊、低成本的編碼器得到更多的應用和發展,使得磁式編碼器在惡劣苛刻的工作環境下使用,更持久耐用,污垢、粉塵、油污,冷凝以及其它污染物都不會影響磁編碼器的可靠性。

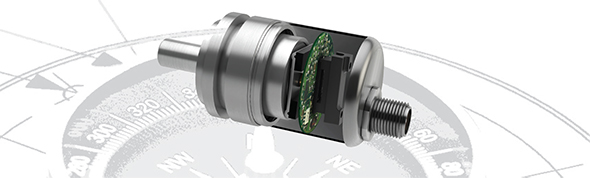

磁性旋轉編碼器采用磁場傳感器技術來進行角度定位。一塊固定于編碼器傳動軸上的永磁體產生一個磁場,并被傳感器感應取樣,而后產生一個唯一的絕對位置讀數。

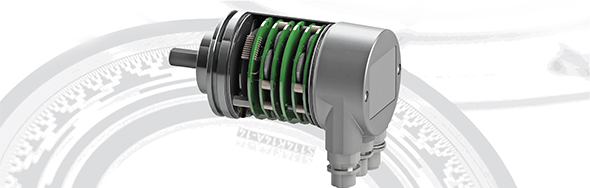

POSITAL公司生產的IXARC磁性編碼器性能達到光學編碼器水平,這一技術飛躍基于新一代傳感器系統。IXARC磁性編碼器采用定制的霍爾傳感器、強大的32位微處理器完成復雜的信號處理,這兩種技術極大地提高了該產品的分辨率和精確度,并且使存取時間僅需幾微秒。POSITAL公司在IXARC產品上配置了一個增量接口,這一技術目前已經用于公司生產的所有編碼器產品范圍。

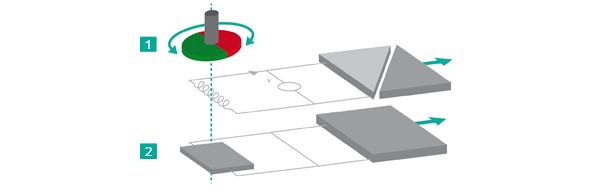

基于霍爾效應的傳感器系統是處于單圈階段的絕對編碼器。這類編碼器必須連接外部電源才能測量轉數。POSITAL公司使用了一個能量收集系統,該系統基于韋根效應,免電池免傳動裝置。電池的使用壽命有限、重量大、包含有害物質,使用電池會給產品帶來很多不利影響;而傳動裝置的缺點是體積大、結構復雜、成本高、不耐沖擊和振動。該能量收集系統不受轉速的影響,即使接近零轉速的條件下,它也能產生短促有力的電壓脈沖為絕對編碼器中的計數電子設備提供足夠的電源。因此,配備了這種能量收集系統的轉數計無需任何外接電源。自2005年以來,POSITAL公司就在其產品中應用了這一原理,即使在多年嚴苛環境條件下,無需進行維護,也能保證可靠地測量絕對位置。
·堅固耐用
·機械構造簡單、經濟實惠——免電池、無齒輪
·緊湊型設計,適合于安裝在狹小空間
